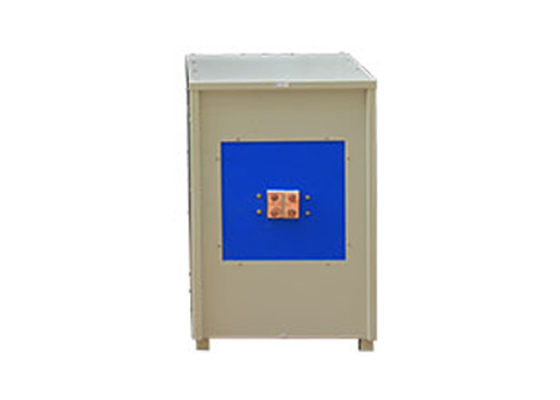

मध्यम आवृत्ति भट्ठी आवृत्ति रूपांतरण विद्युतचुंबकीय प्रेरण मध्यम आवृत्ति भट्ठी

मध्यवर्ती आवृत्ति भट्ठी का कार्य सिद्धांत:

मध्यम आवृत्ति भट्ठी मुख्य रूप से एक बिजली की आपूर्ति, एक इंडक्शन रिंग और इंडक्शन रिंग में आग रोक सामग्री से बना एक क्रूसिबल से बना होता है।क्रूसिबल में मेटल चार्ज भरा होता है, जो ट्रांसफॉर्मर की सहायक वाइंडिंग के बराबर होता है।जब इंडक्शन कॉइल को एसी बिजली की आपूर्ति से जोड़ा जाता है, तो इंडक्शन कॉइल में एक वैकल्पिक चुंबकीय क्षेत्र उत्पन्न होता है।चुंबकीय क्षेत्र रेखाएं क्रूसिबल में धातु के आवेश को काटती हैं, और आवेश में प्रेरण इलेक्ट्रोमोटिव बल उत्पन्न होता है।चूंकि चार्ज स्वयं एक बंद सर्किट बनाता है, सहायक घुमावदार केवल एक मोड़ की विशेषता है और बंद है।इसलिए, चार्ज में एक ही समय में इंडक्शन करंट उत्पन्न होता है।जब इंडक्शन करंट चार्ज से होकर गुजरता है, तो चार्ज को पिघलाने के लिए गर्म किया जाएगा।

मध्यवर्ती आवृत्ति भट्ठी के तकनीकी पैरामीटर

आदर्श: एलसी-जेडपी-500

बिजली की आपूर्ति: तीन चरण चार तार 380V 50-60Hz

इनपुट पावर: 500 किलोवाट

अगर रेंज: 3khz

लोड दर: 100%

इनपुट पावर: 500A

सीमा आयाम: 790 * 1000 * 1550 मिमी

मध्यवर्ती आवृत्ति भट्ठी के संचालन नियम:

1. मशीन शुरू करने से पहले, जांचें कि क्या उपकरण निकाय अच्छी स्थिति में है और क्या कोई सर्किट शॉर्ट सर्किट या बाहरी मामलों की उपस्थिति के कारण सुरक्षा खतरा है;जल संचलन प्रणाली शुरू करें और जांचें कि क्या पानी के चैनल जैसे कि मध्यम आवृत्ति बिजली की आपूर्ति, मध्यम आवृत्ति भट्ठी निकाय और मुआवजा संधारित्र कैबिनेट सुचारू हैं और क्या पानी का रिसाव है।यदि यह मौजूद है, तो गलती के विस्तार से बचने के लिए पहले उपकरण की संभावित समस्याओं को समाप्त करें।

2. जांचें कि क्या मध्यवर्ती आवृत्ति बिजली की आपूर्ति की तीन-चरण आने वाली बिजली आपूर्ति सामान्य है।

3. जांचें कि क्या बिजली वितरण कैबिनेट और इंडक्शन फर्नेस के बीच कनेक्शन बरकरार है।इंडक्शन रिंग को आग से क्षतिग्रस्त होने से बचाने के लिए इंडक्शन रिंग के उजागर हिस्से को धातु की वस्तुओं से नहीं जोड़ा जाना चाहिए।

4. इस शर्त के तहत कि उपरोक्त सभी बरकरार हैं, नियंत्रण शक्ति को द्वार पैनल पर भेजा जा सकता है।

5. दरवाजे के पैनल पर पावर एडजस्टमेंट पोटेंशियोमीटर को वामावर्त "0" न्यूनतम पर चालू करें।

6. सर्किट ब्रेकर को बंद करने और मुख्य सर्किट को जोड़ने के लिए मुख्य सर्किट स्विच का स्टार्ट बटन दबाएं।

7. अगर स्टार्ट बटन चालू करें।

8. हीटिंग प्रक्रिया की आवश्यकताओं तक दरवाजे के पैनल पर पावर सेटिंग पोटेंशियोमीटर को दक्षिणावर्त थोड़ा-थोड़ा करके बढ़ाएं।

9. नियंत्रण सर्किट बोर्ड पर दोष प्रदर्शन लैंप का उद्देश्य
