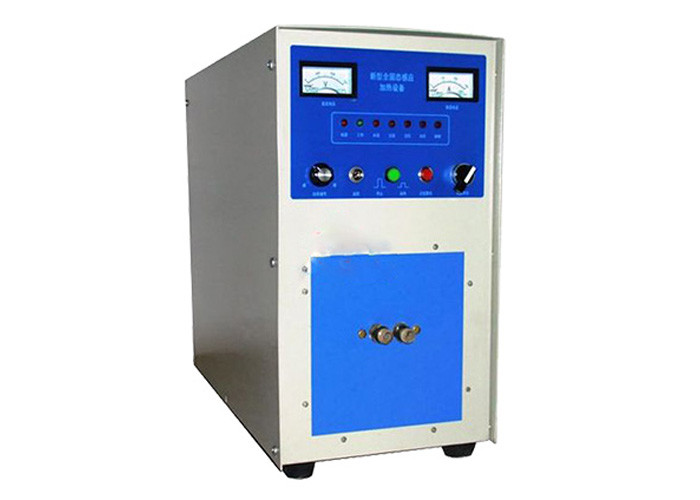

धातु शमन, एनीलिंग और तड़के के लिए उच्च आवृत्ति प्रेरण ताप उपकरण प्रेरण ताप उपकरण

उच्च आवृत्ति प्रेरण हीटिंग उपकरण का अवलोकन:

उच्च आवृत्ति प्रेरण हीटिंग मशीन में स्वचालित हीटिंग, गर्मी संरक्षण और शीतलन की फ़ंक्शन सेटिंग होती है, जो उच्च आवृत्ति प्रेरण हीटिंग मशीन की हीटिंग गुणवत्ता में सुधार और मैनुअल ऑपरेशन को सरल बनाने के लिए अनुकूल है।उच्च आवृत्ति प्रेरण हीटर की बिजली आपूर्ति को शक्ति और आवृत्ति के अनुसार चुना जा सकता है।उच्च आवृत्ति आवृत्ति जितनी अधिक होगी, ताप की गहराई उतनी ही कम होगी, और उच्च आवृत्ति आवृत्ति जितनी कम होगी, गर्मी पारगम्यता उतनी ही बेहतर होगी।1 से 20 किलोहर्ट्ज़ तक प्रेरण हीटिंग मशीन की उच्च चक्र आवृत्ति की स्वचालित ट्रैकिंग

उच्च आवृत्ति प्रेरण हीटिंग उपकरण के तकनीकी पैरामीटर:

आदर्श: एलसी-जीपीजीवाई-50 किलोवाट

ठंडा पानी का दबाव: 0.1-0.3mpa

इनपुट पावर: 50kW

शीतलक जल प्रवाह (मुख्य इंजन): 15L / मिनट (0.1MPa)

इनपुट वोल्टेज: 343v

शीतलक जल प्रवाह (ट्रांसफार्मर): 18L / मिनट (0.1MPa)

अधिकतम इनपुट वर्तमान: 64A

होस्ट वॉल्यूम: 460×360×630mm3

दोलन आवृत्ति: 16khz

जल तापमान संरक्षण बिंदु: 50 ℃

मेजबान वजन: 40 ± 5% किलो

दक्षता: 90%

उच्च आवृत्ति प्रेरण हीटिंग उपकरण की स्थापना चरण:

1. मुख्य और सहायक मशीनें रखें: आम तौर पर, मुख्य मशीन (ऑपरेशन कंट्रोल मशीन) को ऊपर रखा जाता है और सहायक मशीन (पावर आउटपुट मशीन) को नीचे रखा जाता है।

2. मुख्य और सहायक मशीनों के पानी और बिजली को कनेक्ट करें: एक्सेसरीज़ में दो पतले पानी के पाइप का उपयोग करके सीधे ऊपर और नीचे तरीके से पानी के चैनल को कनेक्ट करें।एक्सेसरीज़ में दो केबलों के साथ सर्किट कनेक्ट करें, लाल लाल से जुड़ा हुआ है और काला काला से जुड़ा हुआ है।खराब संपर्क के बिना इसे कसना सुनिश्चित करें।मास्टर और स्लेव मशीनों के ग्राउंड वायर को कनेक्ट करें।

3. बिजली कनेक्शन: मशीन तीन-चरण बिजली की आपूर्ति (380V) है, और तीन लाल तार विशेष तीन-चरण चाकू स्विच या एयर स्विच (65A से ऊपर) से जुड़े हैं।फिर ग्राउंड वायर को कनेक्ट करें।

4. पानी का कनेक्शन: मशीन द्वारा इस्तेमाल किया जाने वाला ठंडा पानी का दबाव 0.1mpa-0.3mpa (लगभग 1-3kg) है।कृपया एक 370W सिंगल-फेज (220V) पानी पंप और एक पानी की टंकी या पूल का चयन करें (निरंतर कार्य समय और कार्यभार के अनुसार वॉल्यूम का चयन करें, और यदि आवश्यक हो तो एक छोटा कूलिंग टॉवर स्थापित करें)।पानी के पंप के पानी के आउटलेट को पानी के पाइप द्वारा मशीन के पानी के इनलेट से जोड़ा जाता है, और मशीन के पानी के आउटलेट का उपयोग पानी के प्रवाह के परिसंचारी शीतलन को महसूस करने के लिए पूल में वापसी के पानी को वापस करने के लिए किया जाता है।

5. इंडक्शन कॉइल की स्थापना: गर्म धातु वर्कपीस के आकार और आकार के अनुसार इंडक्शन कॉइल का चयन, स्थापित और ठीक करें।ध्यान दें कि इंडक्शन कॉइल शॉर्ट सर्किट नहीं होना चाहिए।

6. वर्कपीस रखें: वर्कपीस को इंडक्शन रिंग के केंद्र में गर्म करने के लिए रखें।वर्कपीस के चारों ओर अंतराल मूल रूप से समान होना चाहिए।वर्कपीस और इंडक्शन रिंग आपस में नहीं टकराएंगे।
