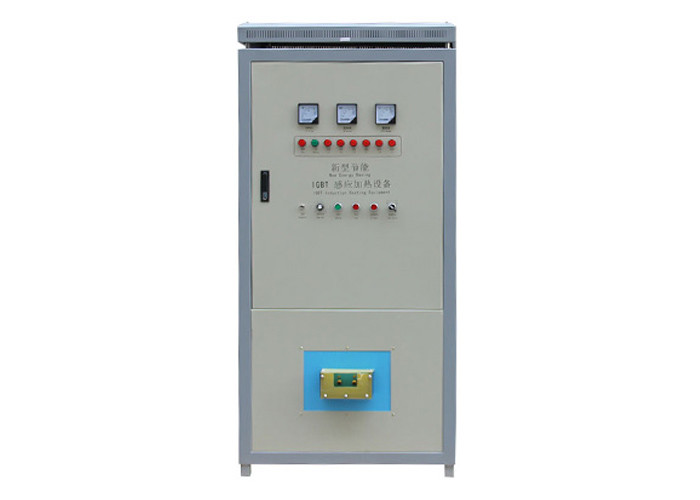

उच्च आवृत्ति प्रेरण ताप उपकरण टांकना और वेल्डिंग प्रेरण उपकरण

उच्च आवृत्ति प्रेरण हीटिंग उपकरण का अवलोकन:

हाई-फ़्रीक्वेंसी करंट हीटिंग कॉइल (आमतौर पर कॉपर ट्यूब से बना होता है) में एक रिंग या अन्य आकार में घाव होता है।वस्तु को गर्म करने के लिए प्रतिरोध का उपयोग करने से बहुत अधिक जूल ऊष्मा उत्पन्न होगी, और वस्तु का तापमान स्वयं ही बढ़ जाएगा।इसलिए, धातु सामग्री को गर्म करने का उद्देश्य।

उच्च आवृत्ति प्रेरण हीटिंग उपकरण के तकनीकी पैरामीटर:

आदर्श: LC-GPGY-60KW

ठंडा पानी का दबाव: 0.1-0.3mpa

इनपुट पावर: 60kW

शीतलक जल प्रवाह (मुख्य इंजन): 15L / मिनट (0.1MPa)

इनपुट वोल्टेज: 343v

शीतलक जल प्रवाह (ट्रांसफार्मर): 18L / मिनट (0.1MPa)

अधिकतम इनपुट वर्तमान: 65A

होस्ट वॉल्यूम: 460×360×630mm3

दोलन आवृत्ति: 17khz

जल तापमान संरक्षण बिंदु: 50 ℃

मेजबान वजन: 40 ± 5% किलो

दक्षता: 90%

उच्च आवृत्ति प्रेरण हीटिंग उपकरण की स्थापना चरण:

1. मुख्य और सहायक मशीनें रखें: आम तौर पर, मुख्य मशीन (ऑपरेशन कंट्रोल मशीन) को ऊपर रखा जाता है और सहायक मशीन (पावर आउटपुट मशीन) को नीचे रखा जाता है।

2. मुख्य और सहायक मशीनों के पानी और बिजली को कनेक्ट करें: एक्सेसरीज़ में दो पतले पानी के पाइप का उपयोग करके सीधे ऊपर और नीचे तरीके से पानी के चैनल को कनेक्ट करें।एक्सेसरीज़ में दो केबलों के साथ सर्किट कनेक्ट करें, लाल लाल से जुड़ा हुआ है और काला काला से जुड़ा हुआ है।खराब संपर्क के बिना इसे कसना सुनिश्चित करें।मास्टर और स्लेव मशीनों के ग्राउंड वायर को कनेक्ट करें।

3. बिजली कनेक्शन: मशीन तीन-चरण बिजली की आपूर्ति (380V) है, और तीन लाल तार विशेष तीन-चरण चाकू स्विच या एयर स्विच (65A से ऊपर) से जुड़े हैं।फिर ग्राउंड वायर को कनेक्ट करें।

4. पानी का कनेक्शन: मशीन द्वारा इस्तेमाल किया जाने वाला ठंडा पानी का दबाव 0.1mpa-0.3mpa (लगभग 1-3kg) है।कृपया एक 370W सिंगल-फेज (220V) पानी पंप और एक पानी की टंकी या पूल का चयन करें (निरंतर कार्य समय और कार्यभार के अनुसार वॉल्यूम का चयन करें, और यदि आवश्यक हो तो एक छोटा कूलिंग टॉवर स्थापित करें)।पानी के पंप के पानी के आउटलेट को पानी के पाइप द्वारा मशीन के पानी के इनलेट से जोड़ा जाता है, और मशीन के पानी के आउटलेट का उपयोग पानी के प्रवाह के परिसंचारी शीतलन को महसूस करने के लिए पूल में वापसी के पानी को वापस करने के लिए किया जाता है।

5. इंडक्शन कॉइल की स्थापना: गर्म धातु वर्कपीस के आकार और आकार के अनुसार इंडक्शन कॉइल का चयन, स्थापित और ठीक करें।ध्यान दें कि इंडक्शन कॉइल शॉर्ट सर्किट नहीं होना चाहिए।

6. वर्कपीस रखें: वर्कपीस को इंडक्शन रिंग के केंद्र में गर्म करने के लिए रखें।वर्कपीस के चारों ओर अंतराल मूल रूप से समान होना चाहिए।वर्कपीस और इंडक्शन रिंग आपस में नहीं टकराएंगे।
