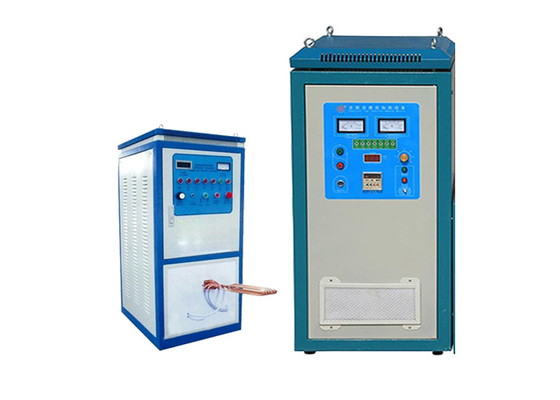

मध्यम आवृत्ति प्रेरण ताप उपकरण विभिन्न धातु सतह शमन और एनीलिंग उपकरण

मध्यवर्ती आवृत्ति प्रेरण हीटिंग उपकरण का अवलोकन:

इंटरमीडिएट फ़्रीक्वेंसी इंडक्शन हीटिंग सिस्टम के बुनियादी घटकों में इंडक्शन कॉइल, एसी पावर सप्लाई और वर्कपीस शामिल हैं।गर्म की जाने वाली विभिन्न वस्तुओं के अनुसार, हम कुंडल को डिजाइन में विभिन्न आकृतियों में बना सकते हैं।कॉइल एक बिजली की आपूर्ति से जुड़ा है, जो कॉइल को करंट की आपूर्ति करता है।कॉइल के माध्यम से बहने वाली प्रत्यावर्ती धारा वर्कपीस से गुजरने वाला एक वैकल्पिक चुंबकीय क्षेत्र उत्पन्न करती है, जो वर्कपीस को गर्म करने के लिए एड़ी धाराएं उत्पन्न करती है।

उच्च आवृत्ति प्रेरण हीटिंग उपकरण के तकनीकी पैरामीटर:

आदर्श: एलसी-जेडपी-170 किलोवाट

अधिकतम इनपुट वर्तमान: 170A

इनपुट पावर: 170kW

दोलन आवृत्ति: 20khz

इनपुट वोल्टेज: 370v

होस्ट वॉल्यूम: 362 मिमी × 362 मिमी × 462 मिमी

ठंडा पानी का दबाव: 0.1-0.3mpa

शीतलक जल प्रवाह (मुख्य इंजन): 15L / मिनट (0.1MPa)

शीतलक जल प्रवाह (ट्रांसफार्मर): 18L / मिनट (0.1MPa)

जल तापमान संरक्षण बिंदु: 50 ℃

मेजबान वजन: 40 ± 5% किलो

दक्षता: 90%

मध्यम आवृत्ति प्रेरण हीटिंग उपकरण के अनुप्रयोग क्षेत्र:

1. क्रैंकशाफ्ट, कनेक्टिंग रॉड, पिस्टन पिन, क्रैंक पिन, स्प्रोकेट, कैंषफ़्ट, वाल्व, विभिन्न रॉकर आर्म्स और रॉकर शाफ्ट;2. गियरबॉक्स में विभिन्न गियर, स्पलाइन शाफ्ट, ट्रांसमिशन हाफ शाफ्ट, छोटे शाफ्ट और शिफ्ट फोर्क का उच्च आवृत्ति शमन उपचार।

3. विभिन्न विद्युत उपकरणों पर गियर और शाफ्ट की उच्च आवृत्ति शमन।

4. विभिन्न हाइड्रोलिक घटकों और वायवीय घटकों की उच्च आवृत्ति शमन के लिए गर्मी उपचार।जैसे प्लंजर पंप का कॉलम।

5. प्लग, रोटर पंप का रोटर;विभिन्न वाल्वों और गियर पंपों के गियर पर रिवर्सिंग शाफ्ट की शमन।6. धातु भागों का ताप उपचार।जैसे विभिन्न गियर, स्प्रोकेट, शाफ्ट, स्पलाइन शाफ्ट, पिन इत्यादि की उच्च आवृत्ति शमन।

7. मशीन टूल उद्योग में मशीन टूल सरफेस गाइड रेल की शमन।
