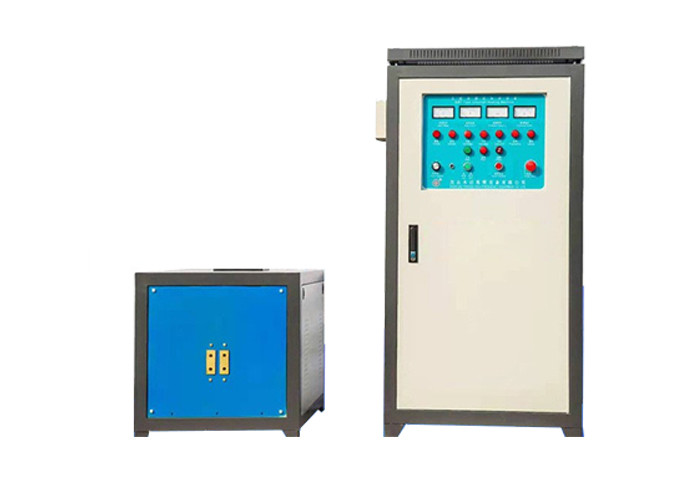

मध्यम आवृत्ति प्रेरण ताप उपकरण लघु ताप उपचार फोर्जिंग उपकरण

मध्यवर्ती आवृत्ति प्रेरण हीटिंग उपकरण का ताप सिद्धांत:

चुंबकीय बीम एक उच्च आवृत्ति वाली प्रत्यावर्ती धारा को एक कंडक्टर (आमतौर पर एक तांबे की ट्यूब) में प्रवाहित करके उत्पन्न होता है जिसे एक रिंग आकार में घुमाया जाता है।जब धातु को इसमें रखा जाता है, तो चुंबकीय किरण धातु के शरीर से होकर गुजरेगी, और चुंबकीय बीम के स्व-भुगतान की दिशा में एड़ी धाराएं (घूर्णन धाराएं) उत्पन्न होंगी।यह प्रेरित धारा एड़ी धाराओं के प्रभाव में गर्मी उत्पन्न करती है।यह हीटिंग विधि इंडक्शन हीटिंग है।

उच्च आवृत्ति प्रेरण हीटिंग उपकरण के तकनीकी पैरामीटर:

आदर्श: एलसी-जेडपी-175 किलोवाट

अधिकतम इनपुट वर्तमान: 175A

इनपुट पावर: 175kW

दोलन आवृत्ति: 21khz

इनपुट वोल्टेज: 370v

होस्ट वॉल्यूम: 363 मिमी × 363 मिमी × 463 मिमी

ठंडा पानी का दबाव: 0.1-0.3mpa

शीतलक जल प्रवाह (मुख्य इंजन): 15L / मिनट (0.1MPa)

शीतलक जल प्रवाह (ट्रांसफार्मर): 18L / मिनट (0.1MPa)

जल तापमान संरक्षण बिंदु: 50 ℃

मेजबान वजन: 40 ± 5% किलो

दक्षता: 90%

मध्यम आवृत्ति प्रेरण हीटिंग उपकरण के अनुप्रयोग क्षेत्र:

1. क्रैंकशाफ्ट, कनेक्टिंग रॉड, पिस्टन पिन, क्रैंक पिन, स्प्रोकेट, कैंषफ़्ट, वाल्व, विभिन्न रॉकर आर्म्स और रॉकर शाफ्ट;2. गियरबॉक्स में विभिन्न गियर, स्पलाइन शाफ्ट, ट्रांसमिशन हाफ शाफ्ट, छोटे शाफ्ट और शिफ्ट फोर्क का उच्च आवृत्ति शमन उपचार।

3. विभिन्न विद्युत उपकरणों पर गियर और शाफ्ट की उच्च आवृत्ति शमन।

4. विभिन्न हाइड्रोलिक घटकों और वायवीय घटकों की उच्च आवृत्ति शमन के लिए गर्मी उपचार।जैसे प्लंजर पंप का कॉलम।

5. प्लग, रोटर पंप का रोटर;विभिन्न वाल्वों और गियर पंपों के गियर पर रिवर्सिंग शाफ्ट की शमन।6. धातु भागों का ताप उपचार।जैसे विभिन्न गियर, स्प्रोकेट, शाफ्ट, स्पलाइन शाफ्ट, पिन इत्यादि की उच्च आवृत्ति शमन।

7. मशीन टूल उद्योग में मशीन टूल सरफेस गाइड रेल की शमन।
