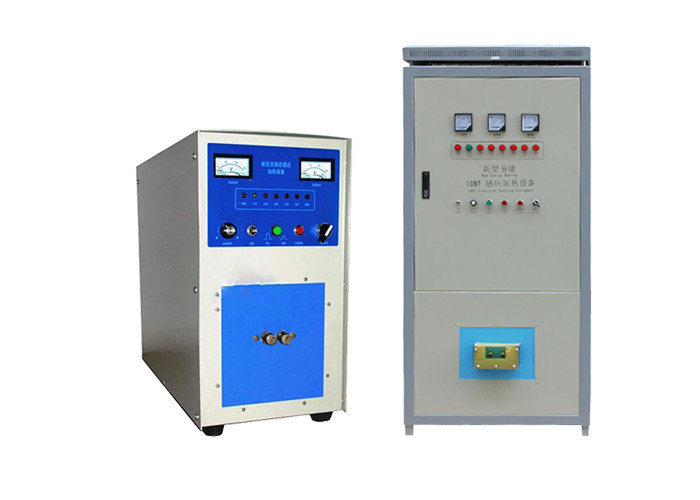

उच्च आवृत्ति प्रेरण ताप उपकरण 24 घंटे के लिए 100% पूर्ण लोड डिजाइन

उच्च आवृत्ति प्रेरण हीटिंग उपकरण का कार्य सिद्धांत:

हाई-फ़्रीक्वेंसी इंडक्शन हीटिंग उपकरण का सिद्धांत: यह एक हीटिंग इंडक्शन कॉइल है जो हाई-फ़्रीक्वेंसी इंडक्शन के बड़े करंट फ्लो डायरेक्शन का उपयोग करके रिंग स्टेट या आवश्यक आकार में घाव करता है।उच्च आवृत्ति प्रेरण आमतौर पर एक लाल तांबे की खोखली ट्यूब से बना होता है।

उच्च आवृत्ति प्रेरण हीटिंग उपकरण के तकनीकी पैरामीटर:

आदर्श: एलसी-जीपीजीवाई-85 किलोवाट

ठंडा पानी का दबाव: 0.1-0.3mpa

इनपुट पावर: 85kW

शीतलक जल प्रवाह (मुख्य इंजन): 15L / मिनट (0.1MPa)

इनपुट वोल्टेज: 351v

शीतलक जल प्रवाह (ट्रांसफार्मर): 18L / मिनट (0.1MPa)

अधिकतम इनपुट वर्तमान: 85A

होस्ट वॉल्यूम: 470mm×370mm×670mm

दोलन आवृत्ति: 21khz

जल तापमान संरक्षण बिंदु: 50 ℃

मेजबान वजन: 40 ± 5% किलो

दक्षता: 90%

उच्च आवृत्ति प्रेरण हीटिंग उपकरण की स्थापना चरण:

1. मुख्य और सहायक मशीनें रखें: आम तौर पर, मुख्य मशीन (ऑपरेशन कंट्रोल मशीन) को ऊपर रखा जाता है और सहायक मशीन (पावर आउटपुट मशीन) को नीचे रखा जाता है।

2. मुख्य और सहायक मशीनों के पानी और बिजली को कनेक्ट करें: एक्सेसरीज़ में दो पतले पानी के पाइप का उपयोग करके सीधे ऊपर और नीचे तरीके से पानी के चैनल को कनेक्ट करें।एक्सेसरीज़ में दो केबलों के साथ सर्किट कनेक्ट करें, लाल लाल से जुड़ा हुआ है और काला काला से जुड़ा हुआ है।खराब संपर्क के बिना इसे कसना सुनिश्चित करें।मास्टर और स्लेव मशीनों के ग्राउंड वायर को कनेक्ट करें।

3. बिजली कनेक्शन: मशीन तीन-चरण बिजली की आपूर्ति (380V) है, और तीन लाल तार विशेष तीन-चरण चाकू स्विच या एयर स्विच (65A से ऊपर) से जुड़े हैं।फिर ग्राउंड वायर को कनेक्ट करें।

4. पानी का कनेक्शन: मशीन द्वारा इस्तेमाल किया जाने वाला ठंडा पानी का दबाव 0.1mpa-0.3mpa (लगभग 1-3kg) है।कृपया एक 370W सिंगल-फेज (220V) पानी पंप और एक पानी की टंकी या पूल का चयन करें (निरंतर कार्य समय और कार्यभार के अनुसार वॉल्यूम का चयन करें, और यदि आवश्यक हो तो एक छोटा कूलिंग टॉवर स्थापित करें)।पानी के पंप के पानी के आउटलेट को पानी के पाइप द्वारा मशीन के पानी के इनलेट से जोड़ा जाता है, और मशीन के पानी के आउटलेट का उपयोग पानी के प्रवाह के परिसंचारी शीतलन को महसूस करने के लिए पूल में वापसी के पानी को वापस करने के लिए किया जाता है।

5. इंडक्शन कॉइल की स्थापना: गर्म धातु वर्कपीस के आकार और आकार के अनुसार इंडक्शन कॉइल का चयन, स्थापित और ठीक करें।ध्यान दें कि इंडक्शन कॉइल शॉर्ट सर्किट नहीं होना चाहिए।

6. वर्कपीस रखें: वर्कपीस को इंडक्शन रिंग के केंद्र में गर्म करने के लिए रखें।वर्कपीस के चारों ओर अंतराल मूल रूप से समान होना चाहिए।वर्कपीस और इंडक्शन रिंग आपस में नहीं टकराएंगे।
